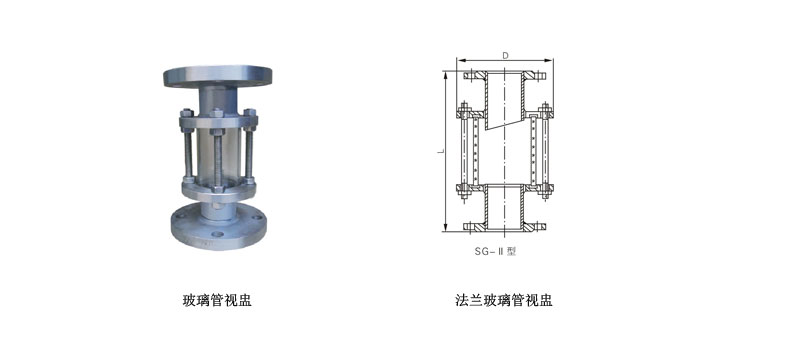

SG-Ⅱ玻璃管视镜、SG-Ⅱ玻璃管视盅主要尺寸:(mm) 产品代号 公称直径DN 结构尺寸 玻璃管 备注 L D 直径 厚度 15 250 95 40 5 本系列视镜工作压力≤1.0MPa 20 250 95 40 5 SG-Ⅱ-01 25 250 110 50 5 SG-Ⅱ-02 32 250 120 70 6 SG-Ⅱ-03 40 250 120 70 6 SG-Ⅱ-04 50 250 120 70 6 SG-Ⅱ-05 65 250 155 100 8 SG-Ⅱ-06 80 250 155 100 8 SG-Ⅱ-07 100 250 170 120 10 125 250 200 140 10 150 250 230 170 12
